Question n° 1

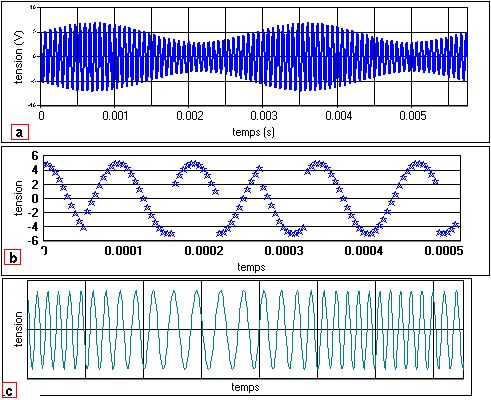

Parmi les oscillogrammes représentés, lequel correspond à celui d'une tension modulée en amplitude
a
b
c
Question n° 2
D'après l'oscillogramme d'une tension modulée en amplitude représenté :
la fréquence du signal modulant est voisine de 4000Hz
la fréquence de la porteuse est voisine de 4000Hz
la fréquence du signal modulant est voisine de 200Hz
La fréquence du signal modulant est voisine de 100Hz
Question n° 3
L'oscillogramme ci-dessous est celui d'une tension modulée en amplitude, dont l'expression mathématique est de la forme u=Acos(2
p
f
p
.t)(1+mcos(2
p
f
m
t) . A est une constante ayant la dimension d'une tension, m est le taux de modulation, coefficient sans dimension, f
m
et f
p
sont les fréquences du signal modulant et de la porteuse respectivement. D'après l'oscillogramme :
A=7V
A=5V
A=3V
A=0
Question n° 4
L'oscillogramme ci-dessous est celui d'une tension modulée en amplitude, dont l'expression mathématique est de la forme u=Acos(2
p
f
p
.t)(1+mcos(2
p
f
m
t) . A est une constante ayant la dimension d'une tension, m est le taux de modulation, coefficient sans dimension, f
m
et f
p
sont les fréquences du signal modulant et de la porteuse respectivement. D'après l'oscillogramme :
m=0,8
m=0,6
m=0,4
m=0,2
Question n° 5
u
1
et u
2
sont des tensions sinusoïdales alternatives de valeur moyenne nulle.
u
1
est une tension de HAUTE FREQUENCE f
p
.
u
2
est une tension de BASSE FREQUENCE f
m
Le composant représenté réalise l'opération u
S
=k.u
X
.u
Y
+ u
Z
, où k est une constante inférieure à 1. On peut obtenir une modulation d'amplitude correcte, sans surmodulation, à la sortie S, si : (cocher les affirmations exactes)
u
x
=u
y
=u
1
et u
z
=u
2
u
x
=u
1
, u
y
=u
2
et u
z
=0
u
x
=u
2
, u
y
=u
z
=u
1
u
x
=u
1
,u
y
=u
z
=u
2
Question n° 6
u
x
et u
y
sont deux tensions sinusoïdales.
u
x
est une tension de HAUTE FREQUENCE fp
u
y
est une tension de BASSE FREQUENCE fm ( f
p
>>f
m
. )
Le composant représenté effectue l'opération
u
S
=k.u
x
.u
y
où k est un coefficient inférieur à 1.
. Indiquer dans quelles situations on peut obtenir une tension u
S
modulée en amplitude, sans surmodulation:
La valeur moyenne de u
x
et celle de u
y
sont nulles.
La valeur moyenne de u
x
est non nulle et celle de u
y
est nulle
La valeur moyenne de u
x
est nulle et celle de u
y
ne l'est pas.
Question n° 7
L'oscillogramme ci-dessous est obtenu en mode XY, lors d'une expérience de modulation d'amplitude d'une tension sinusoïdale de haute fréquence (porteuse) par une tension sinusoïdale de basse fréquence (tension modulante) donnant une tension modulée. Quelle est l'affirmation exacte ?
La grandeur en abscisse est la tension modulée en amplitude et la grandeur en ordonnée la tension de haute fréquence (porteuse).
La grandeur en abscisse est la tension modulée en amplitude et la grandeur en ordonnée la tension de basse fréquence (tension modulante).
La grandeur en abscisse est la tension de haute fréquence (porteuse) et la grandeur en ordonnée la tension modulée en amplitude.
La grandeur en abscisse est la tension modulante de basse fréquence et la grandeur en ordonnée la tension modulée en amplitude.
Question n° 8
On module l'amplitude d'une tension sinusoïdale de haute fréquence (porteuse) par un signal sinusoïdal de basse fréquence. En mode XY (tension de basse fréquence en abscisse et résultat de la modulation en ordonnée) on obtient l'oscillogramme représenté. Quelles sont la ou les affirmations exactes ?
Le taux de modulation est voisin de 0,3
La valeur moyenne de l'amplitude de la tension modulée (résultat de la modulation) est 1V.
La valeur moyenne de l'amplitude de la tension modulée (résultat de la modulation) est 2V.
Le taux de modulation est voisin de 0,5
Question n° 9
On a représenté le spectre du signal obtenu en modulant l'amplitude d'un signal de fréquence f
p
élevée (porteuse) par un signal de fréquence f
m
basse. Quelle est l'affirmation exacte ?
f
p
=10850Hz et f
m
=9450Hz
f
p
=10150Hz et f
m
=1400Hz
f
p
=10850Hz et f
m
=1400Hz
f
p
=10150Hz et f
m
=700Hz
Question n° 10

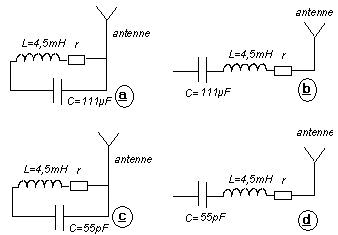

On souhaite détecter un signal radio dont la fréquence de la porteuse est égale à 320kHz, en mesurant la tension aux bornes du condensateur dans un des dispositifs ci-dessous. Quel est le dispositif approprié ?
a
b
c
d
Question n° 11
Une tension modulée en amplitude par un signal sinusoïdal est appliquée à l'entrée d'un montage démodulateur détecteur de crêtes. On obtient l'ocillogramme représenté en visualisant simultanément les tensions d'entrée (en bleu) et de sortie (en rouge) du montage démodulateur . Une division horizontale correspond à 0,2ms. Parmi les valeurs proposées de la constante de temps RC du cicuit démodulateur, quelle est la plus plausible ?
0,4µs
4µs
40µs
4ms
Question n° 12
Une tension modulée en amplitude par un signal sinusoïdal est appliquée à l'entrée d'un montage démodulateur détecteur de crêtes. On obtient l'ocillogramme représenté en visualisant simultanément les tensions d'entrée (en bleu) et de sortie (en rouge) du montage démodulateur . La démodulation n'est pas correcte . La raison peut en être :
on a oublié la diode de détection dans le montage démodulateur
la tension de seuil de la diode utilisée est trop élevée
la constante de temps du dipôle RC du montage démodulateur est du même ordre de grandeur ou plus petite que la période de la porteuse
la constante de temps du dipôle RC du montage démodulateur est du même ordre de grandeur ou plus petite que la période du signal modulant (période des variations de l'amplitude).
